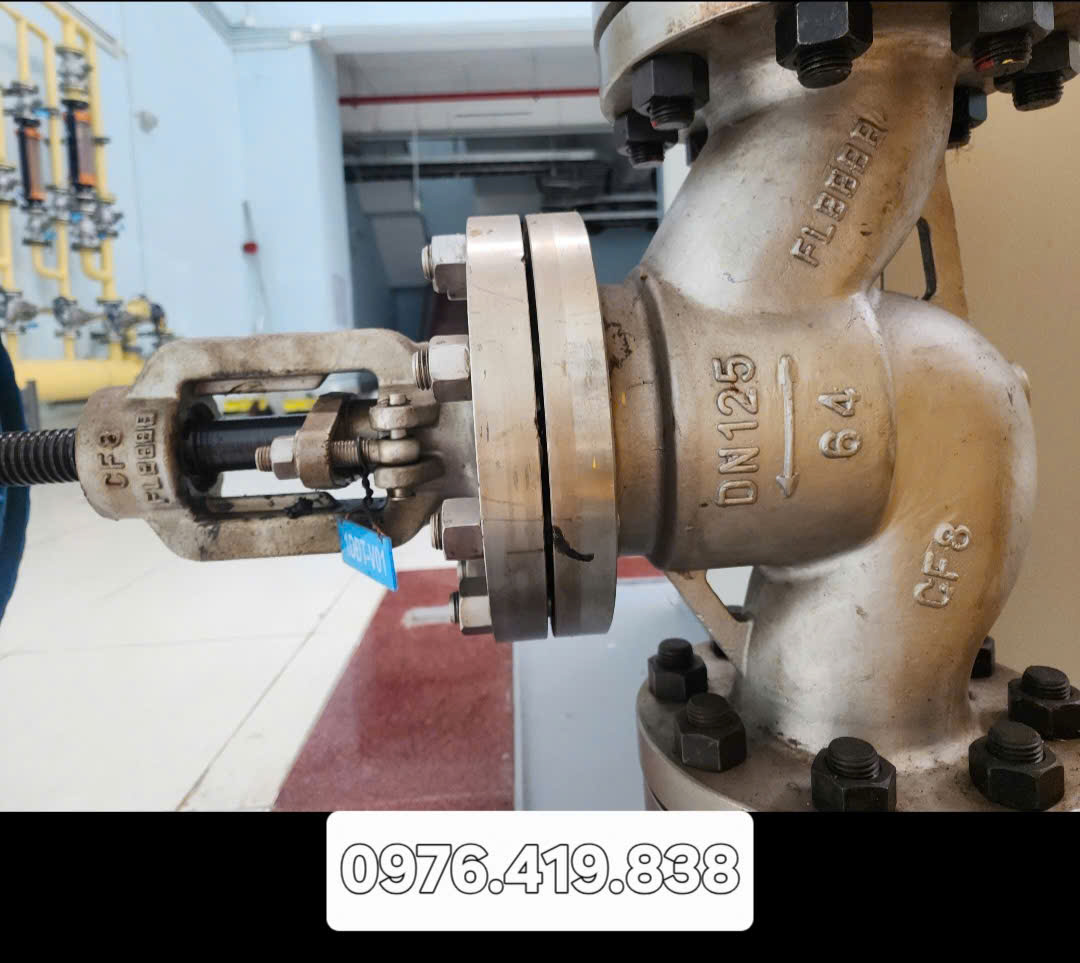

Van cầu J41W-64P DN125 PN64 304

Chi tiết sản phẩm

Van cầu J41W-64P DN125 PN64 304: Là một loại van công nghiệp chuyên dụng (thường gọi là van cầu chữ ngã hoặc van hơi), được làm bằng chất liệu thép không gỉ 304 (Inox 304), thiết kế để đóng/mở hoặc điều tiết lưu lượng dòng chảy trong hệ thống đường ống chịu áp lực rất cao lên đến 64 bar (6.4 MPa). Ý nghĩa chi tiết của từng ký hiệu trong chuỗi thông số kỹ thuật này được giải thích cụ thể như sau: 1. Phân tích chi tiết ký hiệu mã van Ký hiệu Ý nghĩa chi tiết Chức năng / Đặc điểm Van cầu Loại van (Globe Valve) Dòng chảy đi qua van bị đổi hướng theo hình chữ S. Chuyên dùng cho mục đích điều tiết lưu lượng chính xác và đóng ngắt dòng chất lưu. J41W Ký hiệu tiêu chuẩn cấu tạo J: Van cầu (Stop/Globe valve). 4: Kết nối kiểu mặt bích ở hai đầu. 1: Thiết kế dòng chảy thẳng (Thẳng suốt - Straight pattern). W: Bề mặt làm kín (ghế van và đĩa van) được gia công trực tiếp từ vật liệu thân van (Inox chống mài mòn). 64P Áp suất và Vật liệu chính 64: Áp suất định mức (PN64). P: Ký hiệu vật liệu thép không gỉ nhóm Cr18Ni9 (tương đương Inox 304). DN125 Kích thước danh nghĩa Phù hợp với đường ống có đường kính trong danh nghĩa là 125mm (tương đương đường kính ngoài ống xấp xỉ ống Phi 141mm hoặc kích thước 5 inches). PN64 Áp lực làm việc Áp suất tối đa mà van chịu được ở điều kiện nhiệt độ tiêu chuẩn là 64 bar (tương đương 64 kg/cm² hoặc 6.4 MPa). Đây thuộc nhóm van chịu áp lực siêu cao. 304 Mác vật liệu Inox Toàn bộ thân van và các bộ phận chịu lực chính được đúc bằng Inox 304 (SUS304 / CF8), giúp chống gỉ sét, chống ăn mòn hóa chất và chịu được nhiệt độ cao. 2. Đặc điểm và Ứng dụng phổ biến - Độ bền cao: Do cấu tạo hoàn toàn bằng Inox 304 chịu áp PN64, van hoạt động bền bỉ trong môi trường khắc nghiệt mà không lo bị oxy hóa hay nứt vỡ do áp suất lớn. - Ứng dụng: Loại van này thường được ưu tiên lắp đặt trong các hệ thống hơi nóng áp suất cao (lò hơi, nồi hơi), hệ thống dẫn khí nén, xăng dầu, gas, hoặc các đường ống truyền dẫn hóa chất, thực phẩm, dược phẩm yêu cầu cao về mức độ an toàn và vệ sinh. Nếu bạn đang chọn mua thiết bị này, hãy lưu ý kiểm tra thêm tiêu chuẩn mặt bích (ví dụ: tiêu chuẩn DIN, BS, hoặc ASME) để đảm bảo các lỗ bu-lông trên van trùng khớp hoàn toàn với mặt bích có sẵn trên đường ống của bạn.
