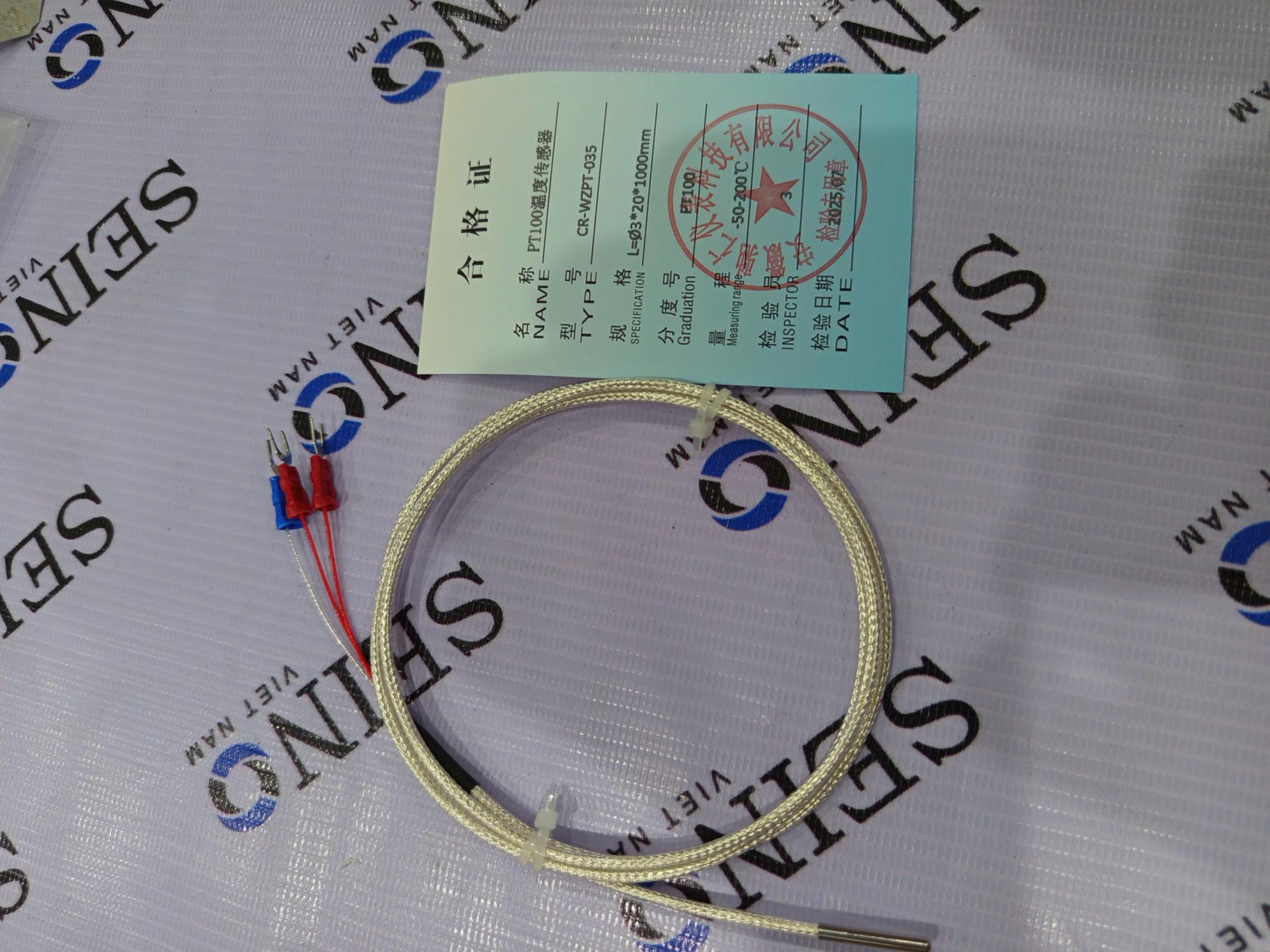

Cảm biết nhiệt PT100

Chi tiết sản phẩm

Hướng dẫn Sử dụng và Lắp đặt

1. Lắp đặt Cảm biến

• Vị trí lắp đặt:

  • Chọn vị trí đại diện cho nhiệt độ cần đo. Ví dụ: trong lò hơi, trong bể chứa, trên đường ống.

  • Đảm bảo đầu cảm biến (phần nhạy cảm nhiệt) tiếp xúc hoàn toàn với môi trường cần đo.

  • Tránh các điểm chết, nơi không có sự lưu thông của chất lỏng hoặc khí.

• Cách lắp:

  • PT100 thường được lắp thông qua một lỗ ren (phổ biến như G1/2", M27x2, NPT 1/2") hoặc bằng phụ kiện kẹp (thermowell).

  • Sử dụng Thermowell (Ống bảo vệ): Rất khuyến khích. Đây là một ống kim loại rỗng được hàn vào bể/ống, cho phép tháo cảm biến ra để bảo trì hoặc thay thế mà không cần dừng hệ thống.

  • Bôi một lớp keo tản nhiệt (heat sink compound) vào cảm biến trước khi lắp vào thermowell để tăng khả năng truyền nhiệt.

2. Kết nối Điện

CẢNH BÁO: PT100 không tự hoạt động. Nó PHẢI được kết nối với một BỘ HIỂN THỊ hoặc BỘ CHUYỂN ĐỔI TÍN HIỆU (Temperature Transmitter) chuyên dụng.

• Bộ hiển thị/chuyển đổi: Thiết bị này có nhiệm vụ:

  1. Cấp một dòng điện kích thích rất nhỏ và ổn định cho PT100.

  2. Đo giá trị điện trở chính xác của PT100.

  3. Chuyển đổi giá trị điện trở đó thành nhiệt độ tương ứng (dựa trên bảng chuẩn) và xuất ra tín hiệu (hiển thị số, hoặc xuất ra 4-20mA, Modbus...).

• Đấu dây (Quan trọng):

  • Với PT100 2 dây: Đấu trực tiếp 2 dây vào 2 cực tương ứng trên bộ hiển thị. Phương pháp này không bù được điện trở dây.

  • Với PT100 3 dây (Phổ biến):

    • Cảm biến có 3 dây, thường là 2 dây cùng một màu (ví dụ: 2 dây trắng) và 1 dây khác màu (ví dụ: dây đỏ).

    • Cách đấu đúng: Đấu 2 dây cùng màu vào 2 cực kề nhau trên bộ hiển thị (thường ký hiệu là A, B), và dây còn lại vào cực còn lại (C). Bộ hiển thị sẽ sử dụng cầu Wheatstone để tự động loại bỏ ảnh hưởng của điện trở dây.

  • Với PT100 4 dây: Đấu 4 dây vào 4 cực tương ứng. Đây là kết nối cho độ chính xác cao nhất.

3. Hiệu chuẩn và Cấu hình

• Hiệu chuẩn (Calibration): Để đạt độ chính xác tối đa, cần hiệu chuẩn cảm biến và bộ hiển thị định kỳ bằng các nguồn nhiệt độ chuẩn (ví dụ: bể nước đá (0°C), lò tạo điểm sôi nước (100°C) hoặc các máy hiệu chuẩn chuyên dụng).

• Cấu hình trên bộ hiển thị: Cài đặt đúng loại cảm biến (PT100), số dây (2, 3, hoặc 4), và đơn vị hiển thị (°C hoặc °F).

Sự cố Thường gặp và Cách Xử lý

Lưu ý an toàn:

• Không được cấp nguồn điện trực tiếp (như 24VDC) vào cảm biến PT100, vì điều này sẽ làm nóng cảm biến và làm hỏng nó.

• Luôn sử dụng bộ chuyển đổi tín hiệu (transmitter) phù hợp.

• Chọn loại PT100 có dải nhiệt độ và vật liệu vỏ bọc phù hợp với môi trường làm việc (áp suất, hóa chất, ăn mòn).
