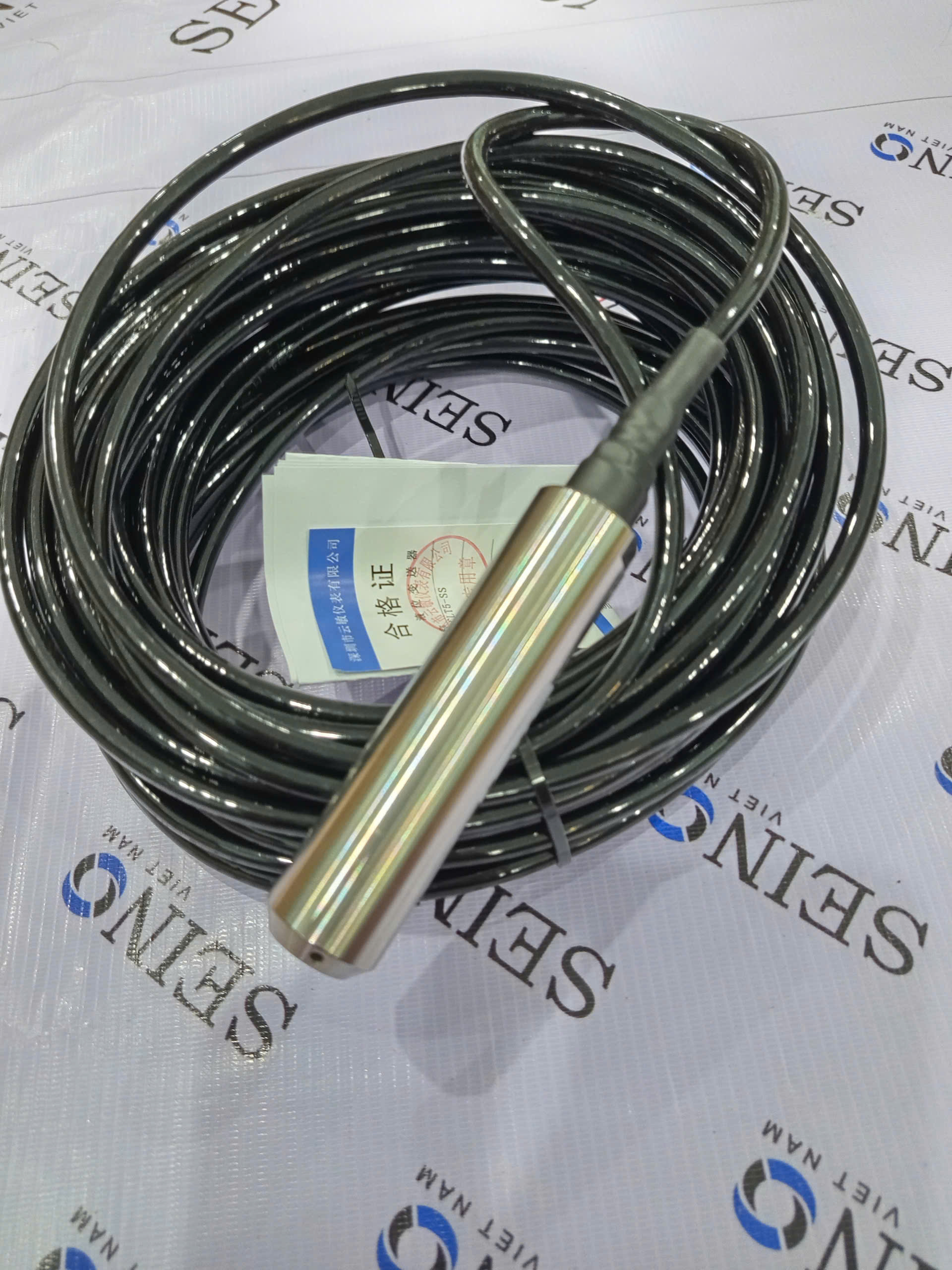

Cảm biến mức _CLT5-SS

Chi tiết sản phẩm

Hướng dẫn Sử dụng Chi tiết

1. Lắp đặt Cảm biến

• Vị trí lắp đặt:

  • Đối với bể hở (thông với khí quyển): Thả cảm biến chìm xuống đáy bể hoặc lắp cố định vào thành bể sao cho đầu cảm biến (nơi cảm nhận áp suất) nằm tại điểm thấp nhất cần đo. Đảm bảo cảm biến không chạm vào đáy hoặc thành bể để tránh ảnh hưởng đến kết quả đo.

  • Đối với bể kín (có áp): Cần sử dụng thêm một cảm biến áp suất khác để đo áp suất trên bề mặt chất lỏng (áp suất khí) để bù trừ. Thiết bị này thường được lắp ở đáy bể.

  • Tránh lắp đặt gần nơi nước chảy vào (inlet) hoặc khu vực có xoáy nước mạnh để tránh tác động cơ học làm hỏng cảm biến hoặc cho kết quả sai.

• Cách lắp:

  • Cảm biến thường có một đầu ren (ví dụ: ren G1/2", NPT 1/2") để dễ dàng lắp đặt cố định. Sử dụng các phụ kiện ren và băng tan (seal tape) để lắp đặt kín, tránh rò rỉ.

  • Nếu thả chìm, có thể buộc cố định cáp của cảm biến vào một điểm cố định phía trên để giữ cho cảm biến không bị chìm quá sâu hoặc xê dịch.

2. Kết nối Điện

CẢNH BÁO: Trước khi đấu nối, HÃY TẮT NGUỒN ĐIỆN.

Sơ đồ đấu dây cơ bản như sau:

1. Nguồn cấp: Kết nối cực dương (+) của nguồn DC 24V vào Dây Đỏ (1Red).

2. Tín hiệu về: Kết nối Dây Đen (2Black) vào kênh đầu vào analog (AI) của thiết bị nhận (ví dụ: PLC, bộ hiển thị). Kênh đầu vào này phải được cấu hình để đọc tín hiệu 4-20mA.

3. Chung Mass: Kết nối cực âm (-) của nguồn DC 24V với cực mass (0V/COM) của kênh analog đầu vào trên thiết bị nhận.

Ví dụ minh họa:
[Nguồn 24VDC] (+) --> Dây Đỏ (Cảm biến) --> Dây Đen (Cảm biến) --> [Đầu vào Analog của PLC] --> [Mass của PLC] --> (-) [Nguồn 24VDC]

3. Hiệu chuẩn và Cấu hình (Quan trọng)

Cảm biến cần được hiệu chuẩn và cấu hình trên thiết bị nhận tín hiệu (PLC, bộ hiển thị) để chuyển đổi tín hiệu 4-20mA thành giá trị mức nước thực tế (ví dụ: mét, centimet).

• Thang đo (Range): Xác định chiều cao cột nước tối đa (Hmax) mà bạn muốn đo. Ví dụ: Bể cao 5 mét.

• Ánh xạ tín hiệu:

  • 4mA tương ứng với mức nước 0m (đáy bể).

  • 20mA tương ứng với mức nước 5m (bể đầy).

• Cấu hình trên PLC/Bộ hiển thị: Bạn sẽ cần đặt thang đo cho đầu vào analog. Ví dụ, nếu bộ đếm của PLC là 0-27648 cho dải 4-20mA, thì:

  • Giá trị 4mA (0m nước) sẽ tương ứng với số 5530.

  • Giá trị 20mA (5m nước) sẽ tương ứng với số 27648.

  • Từ đó, PLC sẽ tính toán ra mức nước thực tế.

4. Vận hành và Giám sát

• Sau khi kết nối và cấu hình, cấp nguồn cho hệ thống.

• Cảm biến sẽ bắt đầu gửi tín hiệu 4-20mA về thiết bị nhận tương ứng với mức nước thực tế.

• Giá trị mức nước sẽ được hiển thị trên màn hình HMI, SCADA hoặc bộ hiển thị chuyên dụng.

Sự cố Thường gặp và Cách Xử lý

Lưu ý an toàn:

• Luôn ngắt điện trước khi lắp đặt hoặc bảo trì.

• Đảm bảo cảm biến có dải đo áp suất phù hợp với chiều cao tối đa của cột chất lỏng.

• Sử dụng đúng nguồn 24VDC được cách ly và ổn định.
