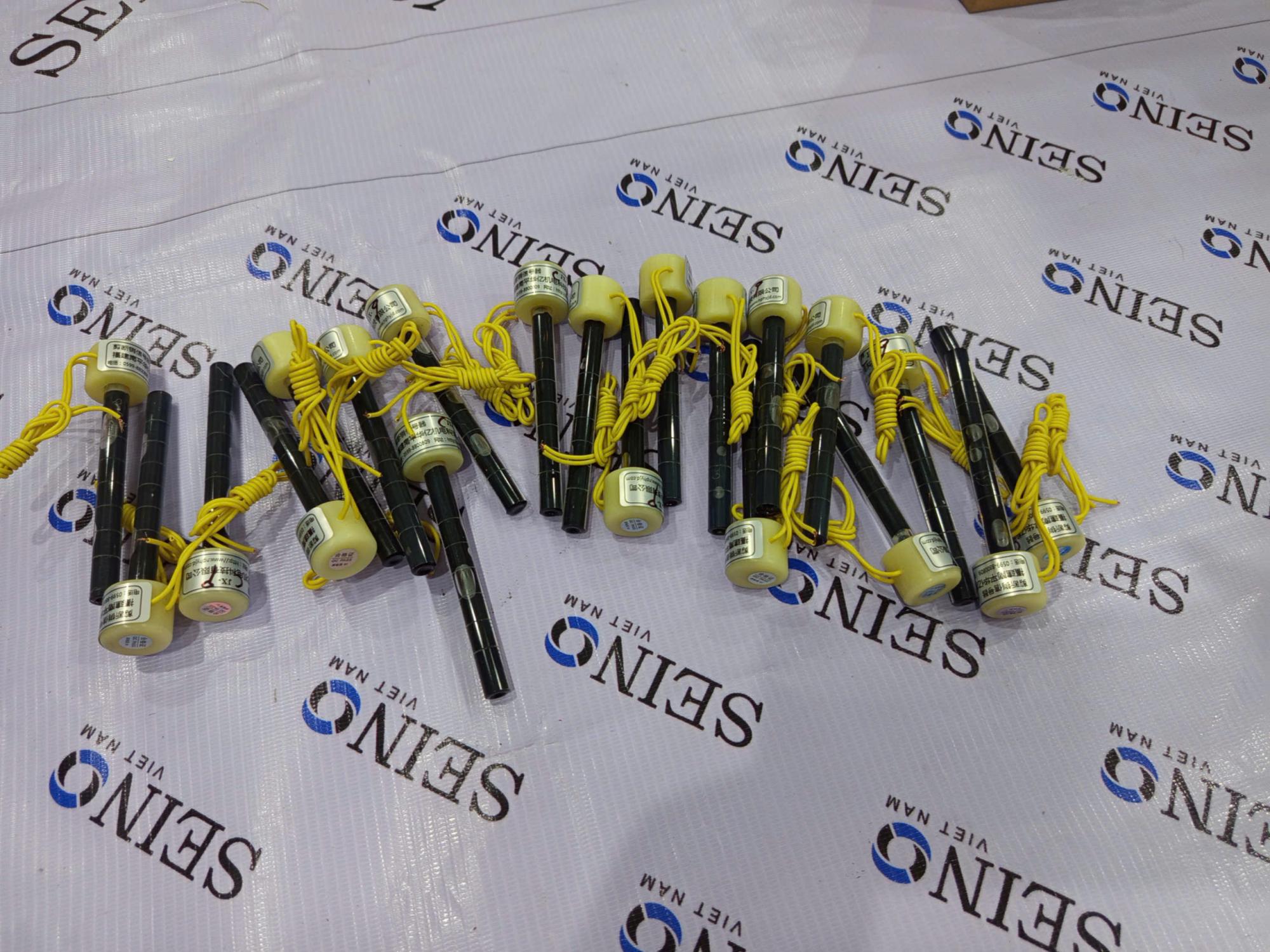

Cảm biến chốt cách hướng CJX-9

Mã SP: CJX-9

Mô tả Cảm biến

Cảm biến CJX-9 là một loại cảm biến tiệm cận (Proximity Sensor) hay còn gọi là cảm biến vị trí, sử dụng phương pháp "chốt cách hướng" (có lõi sắt từ di chuyển) để phát hiện vật thể một cách cơ học và chính xác.

Đặc điểm nhận dạng và công dụng:

Ứng dụng chính: Được sử dụng rộng rãi trong các hệ thống tự động hóa, máy móc công nghiệp, dây chuyền lắp ráp, cổng kiểm soát, hoặc các thiết bị nâng hạ để giám sát vị trí cuối (end position) của một cơ cấu chuyển động. Ví dụ: xác định xem cửa tự động đã đóng hoàn toàn chưa, piston của xi-lanh đã về vị trí cuối hay chưa.
Nguyên lý hoạt động: Cảm biến này có một "chốt" (plunger) có thể di chuyển được ở đầu. Khi một vật thể (như cánh tay máy, bàn máy, cửa) tác động cơ học vào đầu chốt và đẩy nó lún vào bên trong, nó sẽ kích hoạt một công tắc điện bên trong (thường là công tắc từ - Reed Switch), làm thay đổi trạng thái tín hiệu điện đầu ra (ví dụ: từ ON sang OFF hoặc ngược lại).
Thiết kế:
- Thân cảm biến hình trụ: Thường làm bằng kim loại (như inox) hoặc nhựa kỹ thuật chịu lực tốt, có độ bền cao.
- Chốt cơ (Plunger): Là bộ phận tiếp xúc trực tiếp, có thể thấy rõ ở đầu cảm biến. Hành trình di chuyển của chốt thường ngắn (ví dụ: vài mm).
- Kết nối điện: Có một dây cáp (thường 2 hoặc 3 dây) đi ra từ đuôi cảm biến để kết nối với nguồn và tải (như PLC, rơ-le, đèn báo).

Giá: Liên hệ

Bạn cần hỗ trợ?

Để được hỗ trợ tốt nhất. Vui lòng gọi!

0972.250.908

Hoặc

Chat Zalo với chúng tôi

Zalo 0972.250.908 Ms:Linh 0983.058.720 Ms:Oanh 0976.198.025

Chi tiết sản phẩm

Hướng dẫn Sử dụng và Lắp đặt

1. Lắp đặt Cảm biến

Vị trí lắp đặt:
- Lắp đặt cảm biến tại vị trí cuối cùng mà bộ phận chuyển động cần được phát hiện.
- Đảm bảo hướng của chốt cảm biến sao cho bộ phận chuyển động có thể chạm vào và đẩy chốt một cách trực tiếp, chính xác và đủ lực.
Cách lắp:
- Cảm biến thường được lắp thông qua một lỗ ren (ví dụ: ren tiêu chuẩn như M8, M12). Sử dụng một cờ-lê hoặc tô-vít để vặn chặt cảm biến vào giá đỡ hoặc khung máy.
- Căn chỉnh vị trí: Điều chỉnh vị trí lắp đặt sao cho khi bộ phận chuyển động đến điểm cần phát hiện, nó sẽ tác động vào chốt một cách hoàn toàn và không bị lệch.

2. Kết nối Điện

Xác định loại tín hiệu: Cảm biến CJX-9 có thể là loại thường hở (NO - Normally Open) hoặc thường đóng (NC - Normally Closed). Cần kiểm tra thông số kỹ thuật.
- Thường hở (NO): Khi không tác động, mạch hở; khi chốt bị đẩy vào, mạch đóng.
- Thường đóng (NC): Ngược lại với NO.
Đấu dây:
- Kết nối dây cáp của cảm biến với nguồn điện một chiều (DC) phù hợp (ví dụ: DC12V hoặc DC24V - cần kiểm tra thông số kỹ thuật của cảm biến).
- Dây tín hiệu đầu ra sẽ được đấu nối tiếp với tải (như cuộn dây rơ-le, ngõ vào PLC, hoặc một đèn báo).

3. Vận hành và Kiểm tra

Kiểm tra cơ học: Dùng tay ấn nhẹ vào chốt cảm biến để nghe tiếng "tách" đặc trưng của công tắc và quan sát tín hiệu phản hồi (đèn trên PLC sáng, đèn báo nháy, hoặc nghe tiếng rơ-le kêu).
Vận hành thử: Cho máy chạy thử ở chế độ chậm hoặc từng bước, quan sát xem cảm biến có được kích hoạt đúng lúc khi bộ phận chuyển động chạm vào hay không.
Hiệu chỉnh: Nếu cần, điều chỉnh lại vị trí lắp đặt của cảm biến hoặc vị trí cần gạt trên bộ phận chuyển động để đảm bảo kích hoạt chính xác.

4. Bảo trì

Vệ sinh định kỳ: Lau sạch thân và đầu chốt cảm biến để loại bỏ bụi bẩn, dầu mỡ có thể ảnh hưởng đến hành trình di chuyển của chốt.
Kiểm tra độ mòn: Theo thời gian, đầu chốt có thể bị mòn. Cần kiểm tra định kỳ để đảm bảo nó vẫn hoạt động trơn tru và không kẹt.
Kiểm tra độ bền cơ học: Đảm bảo cảm biến được lắp đặt chắc chắn, không bị rung lắc trong quá trình vận hành.

Sự cố Thường gặp và Cách Xử lý

Sự cố	Nguyên nhân có thể	Cách Xử lý
Cảm biến không tác động	Lắp đặt sai vị trí, chốt bị kẹt, kết nối điện lỏng, hỏng công tắc bên trong.	Kiểm tra vị trí lắp, vệ sinh chốt, kiểm tra nguồn và dây dẫn.
Tín hiệu không ổn định	Cảm biến bị rung, lắp lỏng, bộ phận tác động không đủ lực hoặc bị trượt.	Siết chặt cảm biến, điều chỉnh lại vị trí hoặc góc độ tác động.
Cảm biến bị hư hỏng	Tác động cơ học quá mạnh, quá tải điện, môi trường ăn mòn.	Thay thế cảm biến mới và kiểm tra lại điều kiện làm việc.

Lưu ý an toàn:

Ngắt nguồn điện trước khi tiến hành lắp đặt hoặc bảo trì.
Chọn cảm biến có điện áp và dòng điện định mức phù hợp với hệ thống điều khiển.
Đảm bảo lực tác động lên chốt nằm trong giới hạn cho phép của cảm biến để tránh hư hỏng.
