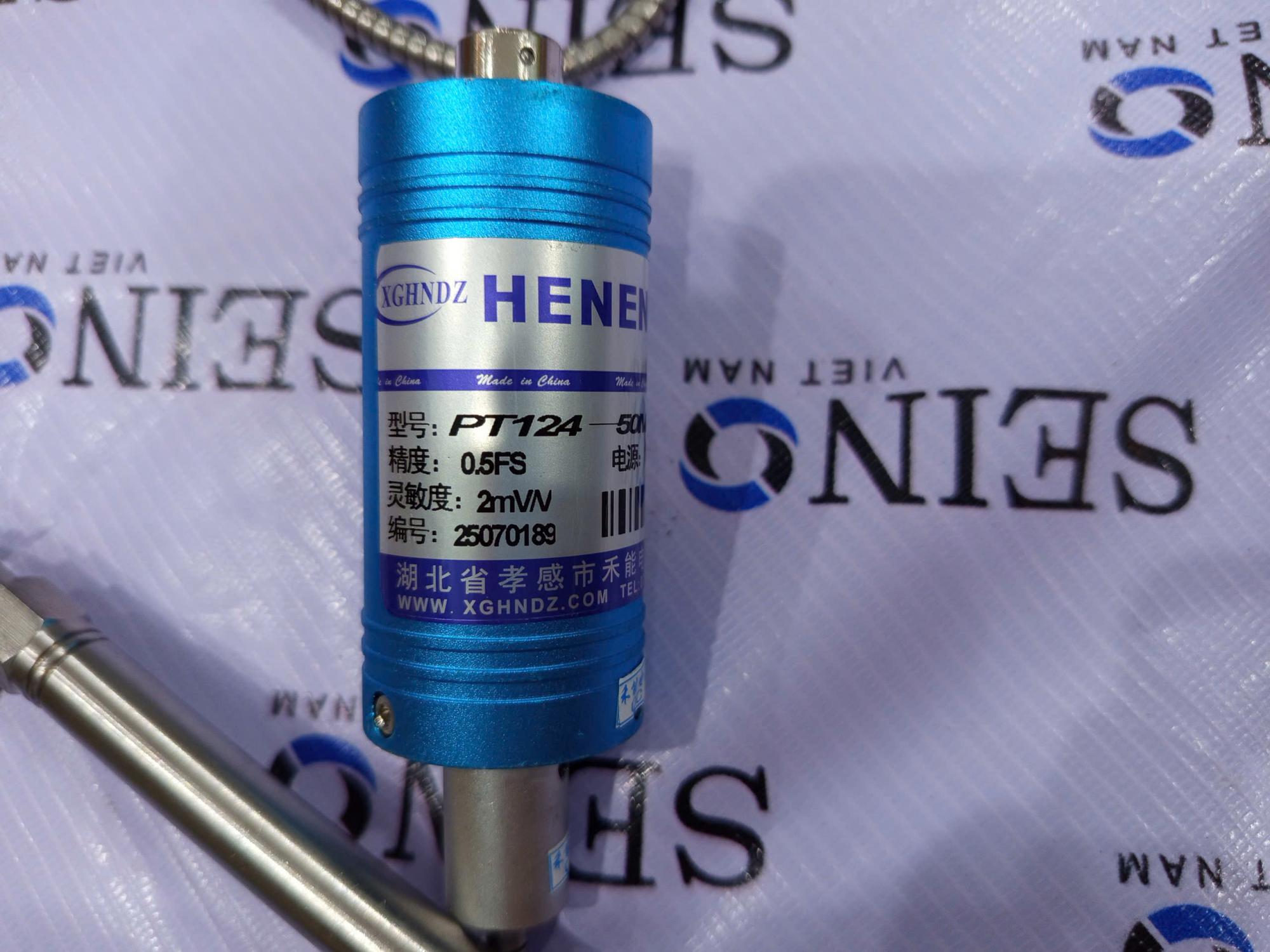

Cảm biến áp suất PT124

Chi tiết sản phẩm

Hướng dẫn Sử dụng Chi tiết

1. Lắp đặt Cơ khí

• Vị trí lắp đặt:

  • Lắp cảm biến trực tiếp vào điểm cần đo áp suất trên đường ống, bình chứa hoặc máy móc.

  • Tránh các vị trí có rung động mạnh hoặc nhiệt độ quá cao có thể ảnh hưởng đến độ chính xác.

  • Đối với chất lỏng, nên lắp sao cho màng cảm biến không bị bọt khí tích tụ. Đối với khí, tránh để nước ngưng tụ.

• Cách lắp:

  • Sử dụng đầu ren của cảm biến và các phụ kiện (miếng đệm, băng tan) để lắp vào lỗ ren trên hệ thống.

  • Siết chặt bằng tay trước, sau đó dùng cờ lê vặn thêm khoảng 1/2 đến 3/4 vòng. Cảnh báo: Không siết quá chặt vì có thể làm hỏng ren hoặc vỏ cảm biến.

2. Kết nối Điện

QUAN TRỒNG: Vì đây là cảm biến có ngõ ra 2mV/V, nó KHÔNG PHẢI là loại cảm biến có bộ chuyển đổi tích hợp sẵn ra 4-20mA. Nó cần được kết nối với một thiết bị đọc chuyên dụng.

• Thiết bị cần thiết: Bạn cần một Bộ khuếch đại tín hiệu (Amplifier / Signal Conditioner) hoặc một thiết bị có đầu vào analog cho tín hiệu mV/V (như một số bộ điều khiển cao cấp hoặc card thu thập dữ liệu).

• Sơ đồ đấu dây:

  1. Cấp nguồn kích thích (Excitation Voltage - Vexc): Cấp một điện áp ổn định (thường là 5V DC hoặc 10V DC) từ bộ khuếch đại vào 2 dây ngõ vào (Input) của cảm biến. Điện áp này phải cực kỳ ổn định vì bất kỳ sự dao động nào cũng sẽ gây ra sai số đo.

  2. Nhận tín hiệu đầu ra (Output Signal): Kết nối 2 dây tín hiệu ra (Output) của cảm biến (tín hiệu mV) vào 2 cực ngõ vào tín hiệu (Signal Input) của bộ khuếch đại.

  3. Kết nối bộ khuếch đại: Bộ khuếch đại sẽ chuyển đổi tín hiệu mV yếu này thành tín hiệu chuẩn công nghiệp (ví dụ: 4-20mA hoặc 0-10V) để gửi về PLC, biến tần hoặc bộ hiển thị.

Lưu ý: Màu dây cụ thể cần tra trong tài liệu kỹ thuật của cảm biến. Thông thường sẽ có 4 dây: 2 cho nguồn kích thích (Vexc+, Vexc-) và 2 cho tín hiệu ra (Sig+, Sig-).

3. Hiệu chuẩn và Cấu hình

• Hiệu chuẩn (Calibration): Để đạt độ chính xác cao nhất, cần hiệu chuẩn cả hệ thống (cảm biến + bộ khuếch đại) bằng một máy tạo áp suất chuẩn (pressure calibrator).

  • Áp suất 0 (zero): Điều chỉnh điểm "0" trên bộ khuếch đại sao cho tín hiệu đầu ra tương ứng (ví dụ: 4mA).

  • Áp suất đầy thang (span): Áp áp suất tối đa (Full Scale) và điều chỉnh điểm "span" trên bộ khuếch đại sao cho tín hiệu đầu ra tương ứng (ví dụ: 20mA).

• Cấu hình trên bộ khuếch đại: Cài đặt độ nhạy (2mV/V) và điện áp kích thích (Vexc) mà bạn đang sử dụng cho bộ khuếch đại.

4. Vận hành và Giám sát

• Sau khi kết nối, cấp nguồn và hiệu chuẩn, cảm biến sẽ bắt đầu hoạt động.

• Giá trị áp suất sẽ được hiển thị gián tiếp thông qua tín hiệu 4-20mA (hoặc 0-10V) trên màn hình HMI, SCADA hoặc bộ hiển thị.

Sự cố Thường gặp và Cách Xử lý

Lưu ý an toàn:

• LUÔN ngắt và xả áp suất trong hệ thống trước khi lắp đặt hoặc tháo cảm biến.

• Đảm bảo áp suất vận hành không vượt quá dải đo cho phép của cảm biến.

• Sử dụng đúng nguồn kích thích (Vexc) ổn định và phù hợp.
