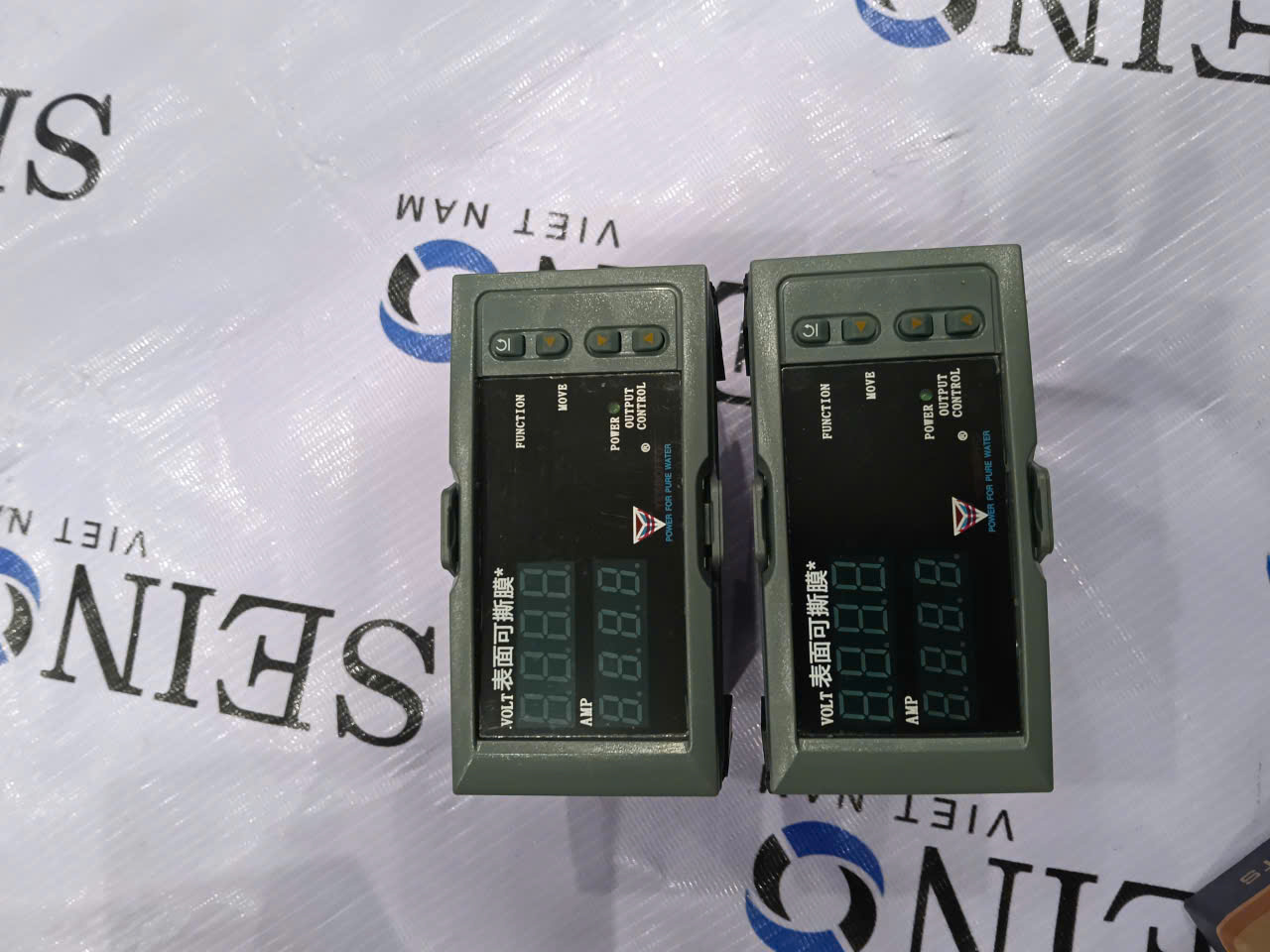

Bộ điều khiển_EDI-E

Chi tiết sản phẩm

Hướng Dẫn Sử Dụng

1. Kết Nối Điện

• Cấp nguồn điện cho thiết bị theo đúng thông số: AC 100-240V, 50/60Hz.

• Đảm bảo nguồn điện ổn định để thiết bị hoạt động chính xác.

2. Kết Nối Tín Hiệu Đầu Vào

• Xác định tín hiệu đầu vào cần đo lường:

  • Nếu tín hiệu là điện áp thấp (ví dụ từ cảm biến strain gauge, load cell), kết nối vào dải 0-75mV.

  • Nếu tín hiệu là điện áp cao (ví dụ từ lưới điện, mạch công suất), kết nối vào dải 0-600V.

• Cảnh báo an toàn: Khi kết nối với điện áp cao (lên đến 600V), phải đảm bảo thực hiện bởi nhân viên có chuyên môn, tuân thủ các quy trình an toàn điện và sử dụng thiết bị bảo hộ.

3. Kết Nối Tín Hiệu Đầu Ra

• Kết nối đầu ra 0-10V của thiết bị tới thiết bị nhận tín hiệu như PLC, biến tần, màn hình hiển thị hoặc bộ điều khiển.

• Sử dụng cáp tín hiệu chống nhiễu để đảm bảo độ chính xác của tín hiệu truyền đi.

4. Vận Hành

• Sau khi kết nối nguồn, tín hiệu vào và tín hiệu ra, thiết bị sẽ bắt đầu hoạt động.

• Tín hiệu điện áp đầu vào (trong dải 0-75mV hoặc 0-600V) sẽ được chuyển đổi tuyến tính thành tín hiệu đầu ra 0-10V.

  • Ví dụ: Nếu dải vào là 0-600V, thì 0V tương ứng 0V đầu ra, 300V tương ứng 5V đầu ra, và 600V tương ứng 10V đầu ra.

Lưu Ý Quan Trọng:

• Trước khi đấu nối, hãy tắt nguồn điện để đảm bảo an toàn.

• Kiểm tra kỹ các thông số đầu vào và đầu ra để tránh kết nối sai, có thể gây hư hỏng thiết bị.

• Đảm bảo môi trường lắp đặt khô ráo, thoáng mát, tránh nhiệt độ và độ ẩm quá cao.

• Để được hỗ trợ kỹ thuật hoặc đặt mua sản phẩm, vui lòng liên hệ với nhà sản xuất:
