Bộ điều khiển nhiệt độ_UT35A

Chi tiết sản phẩm

Hướng Dẫn Sử Dụng & Lưu Ý Quan Trọng

CẢNH BÁO AN TOÀN: Chỉ nhân viên kỹ thuật được đào tạo mới được phép lắp đặt và vận hành thiết bị này. Luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác đấu nối nào.

1. Các Bước Cơ Bản Để Vận Hành:

Bước 1: Đấu Nối Nguồn & Dây Tín Hiệu

• Nguồn AC: Cấp nguồn điện xoay chiều trong dải 100-240VAC vào các chân nguồn được quy định trong sơ đồ đấu dây (thường có ký hiệu là L/L1, N/L2).

• Tín hiệu Ngõ Vào (Input): Đấu dây tín hiệu từ cảm biến (ví dụ: cảm biến nhiệt độ PT100, thermocouple, hoặc tín hiệu 4-20mA) vào các chân ngõ vào tương ứng trên thiết bị. Việc này cần được thực hiện theo Sơ đồ đấu dây của mã Suffix -001-11-00.

• Tín hiệu Ngõ Ra (Output): Đấu dây tín hiệu ngõ ra (ví dụ: relay để điều khiển heater, hoặc tín hiệu 4-20mA) đến thiết bị chấp hành. Ngõ ra cụ thể phụ thuộc vào cấu hình Suffix.

Bước 2: Cài Đặt Tham Số (Parameter Setting)
Sử dụng các phím bấm trên mặt trước thiết bị để truy cập vào menu cài đặt. Các thông số quan trọng cần thiết lập bao gồm:

• Loại ngõ vào (Input Type): Chọn loại cảm biến phù hợp (ví dụ: K, J, PT100, 4-20mA...).

• Giá trị đặt (Setpoint - SV): Đây là giá trị mục tiêu bạn muốn hệ thống duy trì (ví dụ: nhiệt độ cài đặt là 75°C).

• Chế độ điều khiển (Control Action): Chọn ON/OFF hoặc PID. Với PID, cần cài đặt thêm các tham số P (Tỷ lệ), I (Tích phân), D (Đạo hàm) để tối ưu hóa quá trình điều khiển.

• Các ngưỡng báo động (Alarms): Cài đặt các giá trị ngưỡng (ví dụ: AL1, AL2) để kích hoạt cảnh báo hoặc hành động khi giá trị vượt quá giới hạn cho phép.

Bước 3: Vận Hành & Giám Sát

• Sau khi cài đặt, thiết bị sẽ bắt đầu hiển thị giá trị đo lường thực tế (PV - Process Value) và so sánh với giá trị đặt (SV).

• Quan sát đèn báo trên thiết bị (nếu có) hoặc giá trị hiển thị để biết trạng thái ngõ ra (ví dụ: đèn sáng khi relay kích hoạt).

• Thiết bị sẽ tự động điều chỉnh đầu ra để đưa giá trị đo (PV) tiệm cận giá trị đặt (SV).

2. Các Lưu Ý Quan Trọng

• Tra Cứu Tài Liệu Gốc: Thông số kỹ thuật và hướng dẫn cài đặt chi tiết nhất nằm trong Tài liệu kỹ thuật (Technical Manual) của model UT35A, đặc biệt là phần dành riêng cho mã Suffix -001-11-00. Luôn luôn tham khảo tài liệu này.

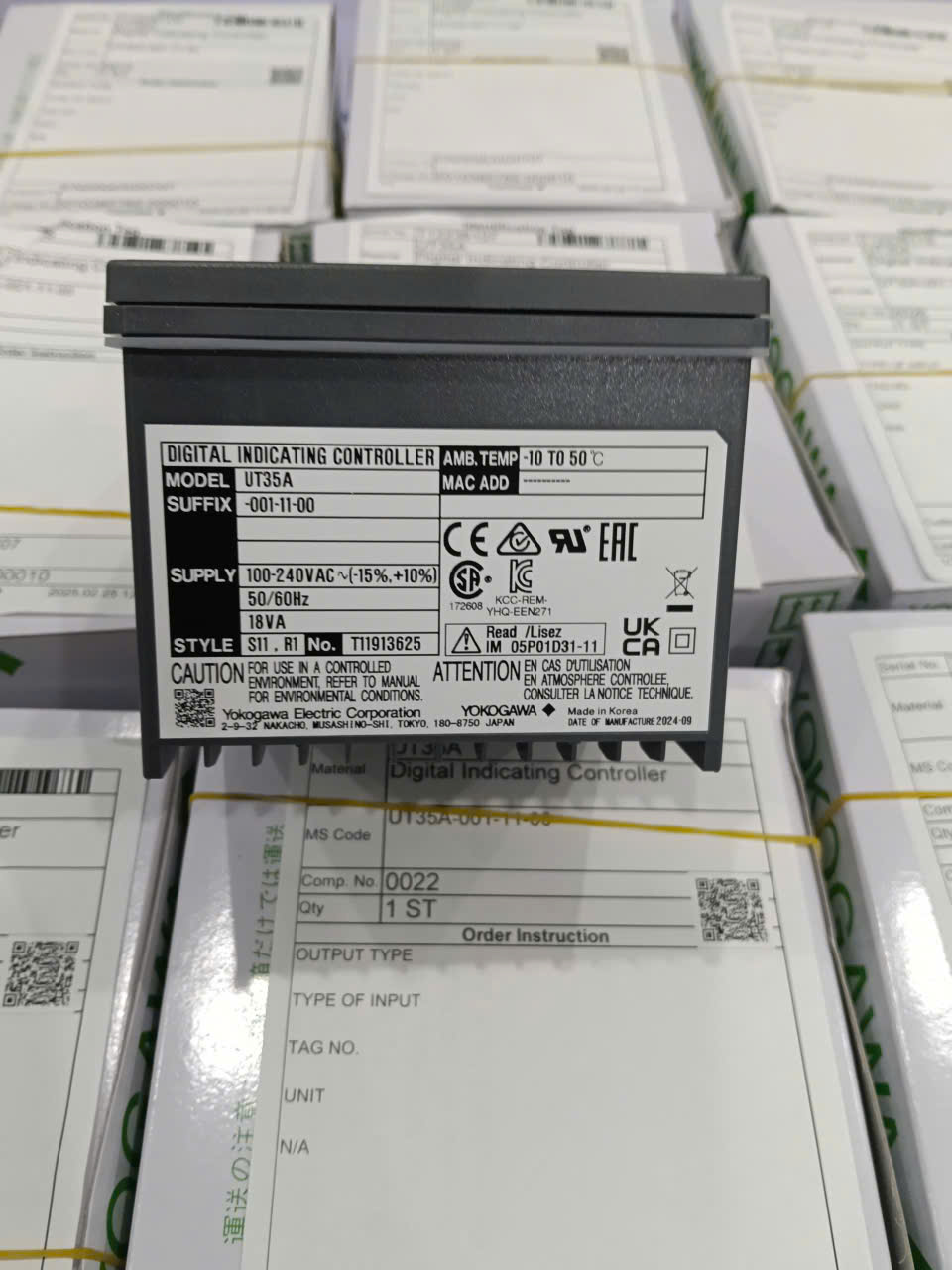

• Môi Trường Nguy Hiểm: Dòng chữ "ATTENTION EN CAS D'UTILISATION EN ATMOSPHERE CONTRÔLÉE" nhắc nhở rằng thiết bị này có thể được chứng nhận để sử dụng trong môi trường dễ cháy nổ. Việc lắp đặt trong các môi trường này phải tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất và các quy định an toàn địa phương.

• Độ Chính Xác: Yokogawa là thương hiệu uy tín, vì vậy thiết bị có độ chính xác và độ ổn định rất cao. Tuy nhiên, cần định kỳ hiệu chuẩn để đảm bảo độ tin cậy lâu dài.

Ứng Dụng Điển Hình

• Điều khiển nhiệt độ lò nung, bồi nhiệt, máy đùn nhựa.

• Điều khiển áp suất trong các hệ thống khí nén, đường ống.

• Điều khiển mức trong các bồn chứa, silo.

• Hệ thống HVAC điều khiển nhiệt độ và độ ẩm phòng sạch
