Hướng Dẫn Kết Nối & Sử Dụng

CẢNH BÁO AN TOÀN: Việc kết nối thiết bị này liên quan đến hệ thống điện cao thế. Chỉ được thực hiện bởi nhân viên kỹ thuật có chuyên môn và đã ngắt điện toàn bộ hệ thống trước khi thi công.

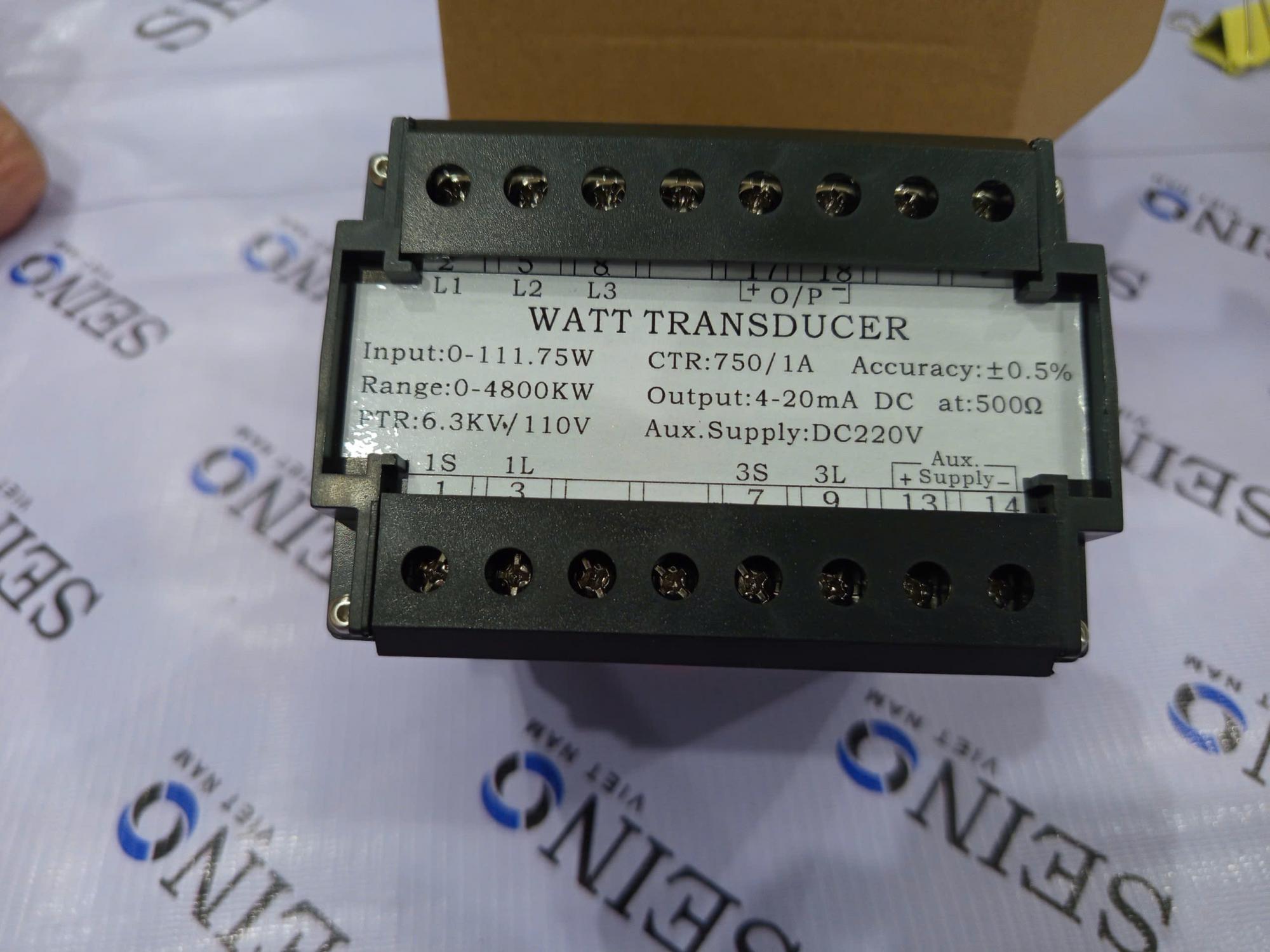

Sơ Đồ Kết Nối:

Dựa vào sơ đồ chân, việc đấu nối được thực hiện như sau:

1. Kết nối Tín hiệu Điện áp (Từ PT - Potential Transformer):

   • L1 -> Chân số 1

   • L2 -> Chân số 3

   • L3 -> Chân số 7

   • L'O/P (Đầu ra trung tính/chung) -> Chân số 9

2. Kết nối Tín hiệu Dòng điện (Từ CT - Current Transformer):

   • Dây S1 (Phía nguồn) của 3 CT lần lượt nối vào các đầu dây 1S, 3S, 7S (trên hình, các điểm này có thể được nối trực tiếp bên trong hoặc ra chân 1,3,7 nhưng cần xem kỹ sơ đồ gốc. Thông thường, tín hiệu dòng và áp có thể dùng chung điểm vào).

   • Dây S2 (Phía tải) của 3 CT nối chung lại và đấu vào điểm 1L, 3L, 7L (tương tự, cần kiểm tra sơ đồ gốc). LƯU Ý: Cuộn thứ cấp của CT KHÔNG ĐƯỢC phép hở mạch.

3. Kết nối Nguồn Nuôi (Aux. Supply):

   • DC 220V (+) -> Chân số 13

   • DC 220V (-) -> Chân số 14

4. Kết nối Tín hiệu Ngõ ra (Output):

   • Dây (+) của tín hiệu 4-20mA -> Chân số 13 (Dùng chung với cực dương nguồn nuôi - đây là kiểu kết nối 2-dây phổ biến).

   • Dây (-) của tín hiệu 4-20mA -> Chân số 14 (Dùng chung với cực âm nguồn nuôi).

Giải Thích Tín Hiệu Ngõ Ra:

• Khi công suất hệ thống là 0 kW, thiết bị sẽ xuất ra tín hiệu 4mA.

• Khi công suất hệ thống đạt max 4800 kW, thiết bị sẽ xuất ra tín hiệu 20mA.

• Công suất ở bất kỳ giá trị nào trong khoảng 0 - 4800 kW sẽ tương ứng tuyến tính với một giá trị dòng điện trong khoảng 4 - 20mA.
